Kąt lambda we frezie – co oznacza i jak wpływa na obróbkę?

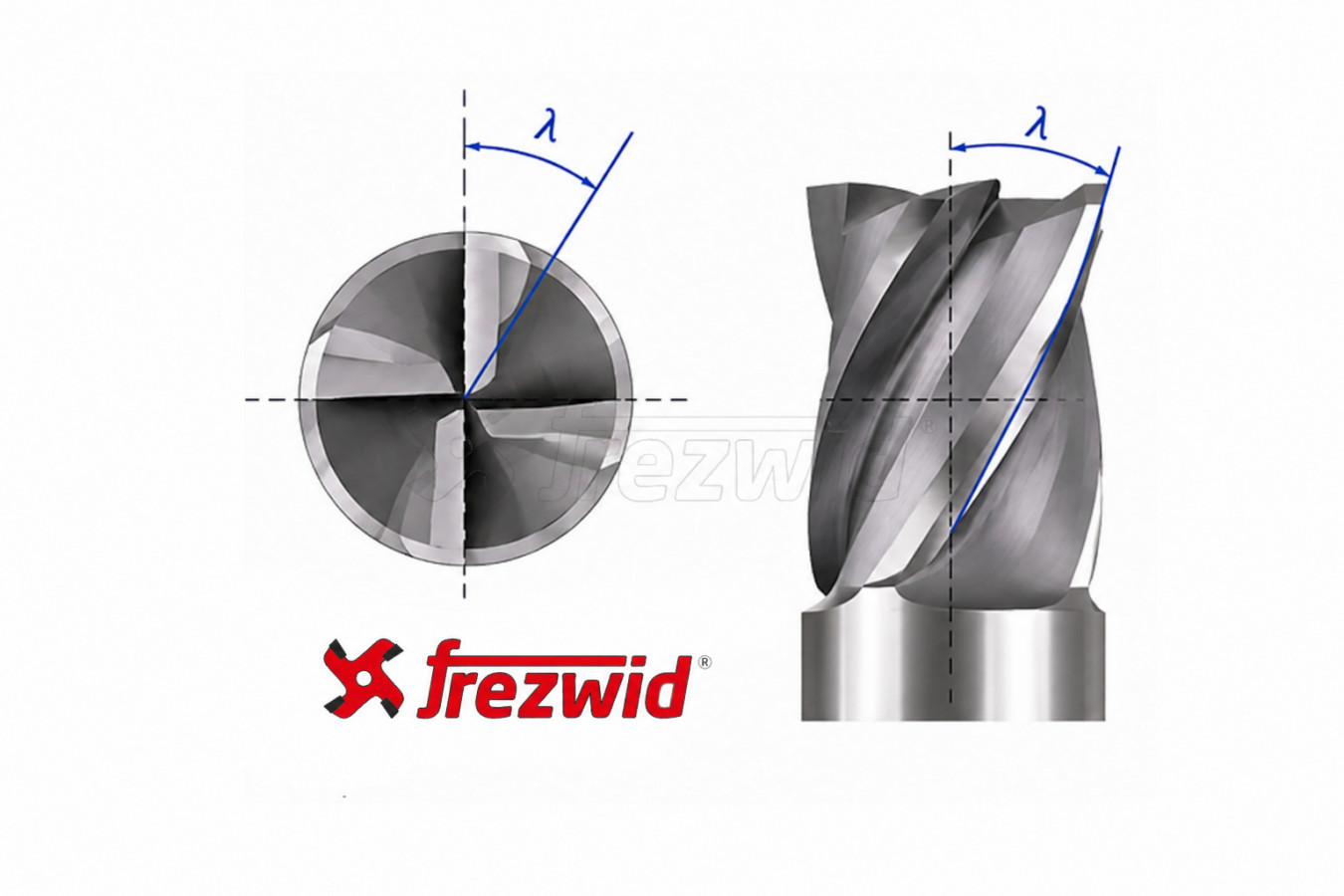

Kąt ten nazywany również kątem helisy (helix angle) lub kątem linii śrubowej, określa stopień pochylenia ostrza frezu względem jego osi. Parametr ten oznacza się symbolem λ.

Kąt helisy to kąt pomiędzy osią frezu a linią śrubową, wzdłuż której przebiega krawędź skrawająca. Im większa wartość, tym bardziej ostrze jest skręcone wokół korpusu frezu.



Dlaczego stosuje się spiralne ostrza?

Dzięki spiralnemu przebiegowi krawędzi skrawającej kontakt ostrza z materiałem jest rozłożony w czasie i wzdłuż osi narzędzia, co wpływa na przebieg sił skrawania.



Wpływa to na:

• płynniejszą pracę frezu,

• rozkład sił skrawania,

• poziom drgań,

• odprowadzanie wiórów,

• jakość obrabianej powierzchni.



Odpowiednio dobrany kąt lambda może więc sprawić, że proces frezowania będzie bardziej stabilny i efektywny.



Jak kierunek helisy wpływa na pracę freza?



Kąt helisy oraz kierunek jego zwoju wpływają na sposób oddziaływania ostrza na materiał podczas frezowania. Odpowiednio dobrana geometria pozwala ograniczyć podrywanie, strzępienie i odspajanie okleiny lub laminatu.



Wyróżniamy trzy rodzaje frezów spiralnych ze względu na kierunek kąta linii śrubowej:

• Frez z helisą negatywną (Down-cut) – dociska materiał w dół, zapewniając czystą górną krawędź, ale może pogarszać jakość dolnej powierzchni.

• Frez z helisą pozytywną (Up-cut) – skutecznie odprowadza wióry do góry i chroni dolną krawędź, jednak może powodować wyszczerbienia górnej warstwy.

• Frez kompresyjny (Up & Down) – łączy oba kierunki helisy, dzięki czemu jednocześnie dociska materiał od góry i od dołu. Pozwala to uzyskać czyste krawędzie po obu stronach płyty, pod warunkiem zastosowania odpowiedniej grubości materiału.







W jakich przypadkach stosuje się różne wartości kąta osiowego w frezie??



Dobór kąta λ zależy przede wszystkim od rodzaju materiału, rodzaju i sposobu obróbki oraz oczekiwanych właściwości narzędzia. Nie stosuje się jednej wartości dla wszystkich zastosowań, ponieważ zmiana kąta helisy wpływa na sposób pracy ostrza, rozkład sił skrawania oraz odprowadzanie wiórów. Wraz ze wzrostem kąta λ zmienia się również kierunek działania siły skrawania – zwiększa się udział jej składowej osiowej, co może mieć znaczenie dla obciążenia narzędzia, oprawki oraz obrabianego przedmiotu.



Mniejsze kąty λ stosuje się między innymi wtedy, gdy ważna jest sztywność i wytrzymałość krawędzi skrawającej. Mogą być korzystne podczas obróbki materiałów twardszych oraz
w obróbce zgrubnej, gdzie narzędzie jest mocno obciążone.



Średnie wartości kąta λ są często stosowane jako rozwiązanie uniwersalne, zapewniające kompromis pomiędzy sztywnością krawędzi skrawającej, płynnością skrawania oraz skutecznym odprowadzaniem wiórów.



Większe kąty λ są często stosowane w narzędziach przeznaczonych do obróbki aluminium
i innych materiałów, w których istotne jest sprawne odprowadzanie wiórów oraz płynny przebieg skrawania.



Kąt λ ma znaczenie także podczas obróbki wykańczającej oraz obróbki elementów cienkościennych, gdzie ograniczenie drgań i uzyskanie odpowiedniej jakości powierzchni może być szczególnie istotne.



W praktyce wartość kąta λ dobiera się razem z pozostałymi parametrami geometrii frezu. Sam kąt helisy nie decyduje o właściwościach narzędzia – znaczenie mają również liczba ostrzy, kąt natarcia, geometria rowków wiórowych, średnica frezu oraz parametry skrawania.





Jak różne wartości kąta λ wpływają na pracę frezu?



Kąt linii śrubowej λ	Charakterystyka	Wpływ na proces skrawania	Typowe zastosowanie
0–20°	Małe skręcenie ostrza	Duża sztywność krawędzi, mniejsza składowa osiowa siły	Materiały twarde, obróbka zgrubna
20–30°	Mały/średni kąt helisy	Dobry kompromis pomiędzy sztywnością ostrza, a płynnością skrawania	Stale, zastosowania uniwersalne
30–40°	Średni kąt helisy	Bardziej stopniowe zaangażowanie krawędzi i zmiana rozkładu obciążenia	Uniwersalne frezowanie, stale, aluminium
40–50°	Duży kąt helisy	Większa składowa osiowa, płynniejsze wejście ostrza w materiał, dobre odprowadzanie wiórów	Aluminium, materiały miękkie, obróbka wykańczająca
>50°	Bardzo duży kąt helisy	Silny efekt śrubowy, duża składowa osiowa i intensywne odprowadzanie wióra	Specjalistyczne zastosowania, wybrane materiały i geometrie



Ważne: W praktyce konstrukcyjnej nie dobieramy kąta linii śrubowej jako niezależnego parametru. Analizujemy go razem z kątem natarcia, liczbą ostrzy, średnicą narzędzia, geometrią rowków wiórowych, obrabianym materiałem oraz warunkami skrawania. Dwa frezy o tej samej średnicy i podobnym kącie helisy mogą zachowywać się podczas obróbki zupełnie inaczej, jeżeli różnią się pozostałymi elementami geometrii.



Kąt helisy ma szczególne znaczenie w konstrukcji frezów kompresyjnych. W tego typu narzędziach odpowiednio dobrana geometria i kierunek helisy powodują zmianę kierunku działania sił skrawania wzdłuż ostrza. Pozwala to ograniczyć wyrywanie materiału zarówno na jego górnej, jak i dolnej powierzchni, dzięki czemu frezy kompresyjne są szczególnie przydatne podczas obróbki materiałów warstwowych, takich jak płyty drewnopochodne czy laminaty.





Zmienny kąt helisy i nierównomierna podziałka

W bardziej zaawansowanych frezach monolitycznych stosuje się zmienny kąt helisy oraz nierównomierną podziałkę ostrzy. Taka zaawansowana geometria narzędzia pozwala ograniczyć drgania samowzbudne, określane jako chatter, oraz zwiększyć stabilność procesu skrawania.

W klasycznych frezach ostrza mogą być rozmieszczone w równych odstępach i mieć taki sam kąt helisy. Przy określonych prędkościach obrotowych i warunkach obróbki może to sprzyjać powstawaniu drgań. Zastosowanie zmiennego kąta helisy λ i nierównej podziałki zaburza powtarzalność pracy kolejnych ostrzy, zmieniając fazę i czas kontaktu poszczególnych krawędzi skrawających z materiałem. W efekcie ograniczone zostaje ryzyko wystąpienia rezonansu i drgań typu chatter.

Tak zaprojektowana geometria pozwala uzyskać bardziej stabilne skrawanie, lepszą jakość obrabianej powierzchni oraz mniejsze obciążenie narzędzia. Rozwiązanie to jest szczególnie istotne podczas obróbki z większą głębokością skrawania lub przy wysokich prędkościach, gdzie stabilność procesu ma bezpośredni wpływ na wydajność i trwałość narzędzia.





Kąt osiowy w frezach kompresyjnych

Kąt helisy ma szczególne znaczenie w konstrukcji frezów kompresyjnych. W tego typu narzędziach odpowiednio dobrana geometria i kierunek helisy powodują zmianę kierunku działania sił skrawania wzdłuż ostrza.

Pozwala to ograniczyć wyrywanie materiału zarówno na jego górnej, jak i dolnej powierzchni, dzięki czemu frezy kompresyjne są szczególnie przydatne podczas obróbki materiałów warstwowych, takich jak płyty drewnopochodne czy laminaty.





Dlaczego warto zwracać uwagę na λ?

Kąt λ jest jednym z parametrów, który decyduje o sposobie pracy freza. Nie określa tylko wyglądu narzędzia – wpływa na zachowanie ostrza podczas skrawania.

Spiralny przebieg krawędzi skrawającej wpływa na sposób wejścia ostrza w materiał, rozkład sił oraz odprowadzanie wiórów. Odpowiednio dobrana geometria pomaga uzyskać stabilny przebieg obróbki i dostosować narzędzie do konkretnego zastosowania.





W skrócie

Kąt λ nie jest więc parametrem, który należy rozpatrywać niezależnie od pozostałych elementów geometrii frezu. Jego wartość wpływa na sposób zaangażowania krawędzi w materiał, rozkład sił skrawania oraz odprowadzanie wiórów. Odpowiednio dobrana geometria pozwala dostosować narzędzie do materiału, rodzaju operacji i wymaganej jakości obróbki.
